उत्पत्ति के प्लेस:
Dongguan, चीन
ब्रांड नाम:
Fangsheng
प्रमाणन:
ISO9001:2015
मॉडल संख्या:
FHP2511GP01
वीडियो
वीडियो

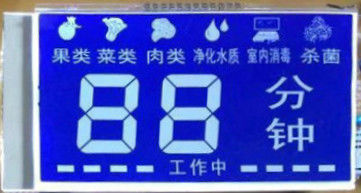

7 खंड एलसीडी डिस्प्ले HTN एलसीडी नकारात्मक डिस्प्ले पैनल कस्टम आकार एलसीडी डिस्प्ले मॉड्यूल
रियर पोलराइज़र प्रकार:
वहां तीन प्रकार पोलराइज़र का: ट्रांसमिशन पोलराइज़र; ; transflective polarizer ट्रांसफ़्लेक्टिव पोलराइज़र तथा परावर्तक ध्रुवीय।
ए। यदि कोई एलईडी बैकलाइट नहीं है, तो कृपया चिंतनशील ध्रुवीकरण चुनें।
बी यदि एलईडी बैकलाइट आवश्यक है, तो आप ट्रांसमिशन या ट्रांसफ़्लेक्टिव पोलराइज़र चुन सकते हैं।
सी। Transflective polarizer is better and expensive than transmission polarizer. ट्रांसमिशन पोलराइज़र की तुलना में ट्रांसफ़्लेक्टिव पोलराइज़र बेहतर और महंगा है। But transflective LCD will have a uniform light result compared with transmission polarizer. लेकिन ट्रांसफ़्लेक्टिव एलसीडी में ट्रांसमिशन पोलराइज़र की तुलना में एक समान प्रकाश परिणाम होगा। What is more, when LED backlight is off, transflecitve LCD will also have a good display result. क्या अधिक है, जब एलईडी बैकलाइट बंद है, तो ट्रांसफ़्लेक्टवे एलसीडी का भी अच्छा प्रदर्शन परिणाम होगा।
डी ट्रांसमिशन पोलराइज़र के लिए, जब यह नकारात्मक एलसीडी या एलईडी बैकलाइट एलवे पर होता है, तो यह ट्रांसमिशन ध्रुवीकरण का बेहतर उपयोग होता है।
मूलभूत जानकारी:
|
मद
|
सामग्री
|
विवरण
|
|
1
|
आउटलाइन का आकार प्रदर्शित करें
|
52 (एच) * 45 (डब्ल्यू) * 1.1 मिमी (टी)
|
|
2
|
देखने का आकार |
49 (एच) * 40 (डब्ल्यू) मिमी
|
|
3
|
वोल्टेज
|
4.5V
|
|
4
|
प्रचालन तापमान
|
-20 ~ 70 ℃
|
|
5 |
ड्राइव पैरामीटर |
1/4 शुल्क 1/3 पूर्वाग्रह |
|
6
|
बैकलाइट
|
3 पीसी का नेतृत्व किया
|
|
7
|
रंग
|
सफेद |
|
8
|
इंटरफेस
|
पिन
|
एलसीडी का कनेक्शन मोड।
अपने पीसीबी पर एलसीडी कैसे कनेक्ट करें? आपकी पसंद के लिए चार प्रकार के कनेक्टर हैं।
1। मेटल पिन कनेक्टर। It is very common connection way. यह बहुत ही सामान्य कनेक्शन तरीका है। Pins should insert into PCB holes and solder it. पिंस को पीसीबी छेद में डालना चाहिए और इसे मिलाप करना चाहिए। It is very strong and firm. यह बहुत मजबूत और दृढ़ है। LCD,LED backlight or PCB can be connected together as a LCD module. एलसीडी, एलईडी बैकलाइट या पीसीबी को एलसीडी मॉड्यूल के रूप में एक साथ जोड़ा जा सकता है।
कनेक्शन के लिए, यदि आपको यह सुनिश्चित करना चाहिए कि एलसीडी और पीसीबी को अच्छी तरह से कॉम्पैक्ट किया जा सकता है, या फिर एलसीडी को प्रदर्शित नहीं किया जा सकता है या केवल एक भाग प्रदर्शित नहीं किया जा सकता है।
लेकिन ज़ेबरा पट्टी सस्ती है।
3।हीट सील पेपर।Heat seal paper is a flexible connect way. हीट सील पेपर एक लचीला कनेक्ट तरीका है। Heat seal paper can be heated pressing on LCD and PCB directly. हीट सील पेपर को एलसीडी और पीसीबी पर सीधे दबाकर गर्म किया जा सकता है। But head seal is easy to be oxidized after a few years. लेकिन सिर की सील को कुछ वर्षों के बाद ऑक्सीकृत किया जाना आसान है।
4।पांचवें वेतन आयोग (लचीले मुद्रित सर्किट) संबंध। FPC connector is also a flexible connect way. FPC कनेक्टर भी एक लचीला कनेक्ट तरीका है। FPC quality is very good compared with heat seal paper. हीट सील पेपर की तुलना में एफपीसी की गुणवत्ता बहुत अच्छी है। It is a good connection way,but price and tooling charge is higher. यह एक अच्छा कनेक्शन तरीका है, लेकिन कीमत और टूलिंग चार्ज अधिक है।
निरीक्षण मानक
|
सतह निरीक्षण
|
18 (अधीनता )
|
आवश्यकता postive आयसीडी प्रदर्शन: पंचर दोषपूर्ण (गंदा के साथ एलसीडी धब्बे, गंदे धब्बे, कांच के साथ तेज़ सतह की क्षति, ध्रुवीय क्षति (तेंदुए के दृश्य के बाद) Φ = (एल+डब्ल्यू) / 2 एल =लंबाई डब्ल्यू = डब्ल्यूidth |
निरीक्षण मानक |
≤10 ढालना |
11 ~ 30 ढालना |
31 ~ 80 ढालना |
> 80 मोल्ड |
|
φ≤0.1mm |
अवहेलना करना |
अवहेलना करना |
अवहेलना करना |
अवहेलना करना |
|||
|
0.1 मिमी <φ≤0.2mm |
3 | 3 | 2 | 2 | |||
|
0.2 मिमी <φ≤0.25mm |
1 | 1 | 0 | 0 | |||
|
0.25 मिमी <φ≤0.3mm |
0 | 0 | 0 | 0 | |||
|
0.3 मिमी <φ≤0.35mm |
0 | 0 | 0 | 0 | |||
|
0.10 मिमी <.30.35 मिमी कुल मात्रा स्वीकार करते हैं |
3 | 3 | 2 | 2 | |||
|
ध्यान दें: 1. 0.15 मिमी <.20.25 मिमी दो बिंदुओं के बीच की दूरी> 5 मिमी होनी चाहिए, वी / ए क्षेत्र के बाहर होने पर उपरोक्त दोष की स्थिति को अनदेखा किया जा सकता है। ग्राहक के अनुरोध या हस्ताक्षर किए गए नमूने के अधीन विशेष स्थिति हैं |
|||||||
|
आवश्यकता नकारात्मक आयसीडी प्रदर्शन: पंचर दोषपूर्ण (गंदा के साथ एलसीडी धब्बे, गंदे धब्बे, कांच के साथ तेज़ सतह की क्षति, ध्रुवीय क्षति (तेंदुए के दृश्य के बाद) Φ = (एल+डब्ल्यू) / 2 एल =लंबाई डब्ल्यू = डब्ल्यूidth
|
निरीक्षण मानक |
≤10 ढालना | 11 ~ 30 ढालना | 31 ~ 80 ढालना | > 80 मोल्ड | ||
|
φ≤0.1mm |
6 | 5 | 4 |
3 |
|||
|
0.1 मिमी <φ≤0.2mm |
3 | 3 | 2 | 1 | |||
|
0.2 मिमी <φ≤0.25mm |
0 | 0 | 0 | 0 | |||
|
0.25 मिमी <φ≤0.3mm |
0 | 0 | 0 | 0 | |||
|
0.10 मिमी <.30.35 मिमी कुल मात्रा स्वीकार करते हैं |
6 | 5 | 4 | 3 | |||
|
ध्यान दें: 1. 0.1 मिमी <.20.25 मिमी दो बिंदुओं के बीच की दूरी> 5 मिमी होनी चाहिए, वी / ए क्षेत्र से बाहर होने पर उपरोक्त दोष की स्थिति को अनदेखा किया जा सकता है। 2. ग्राहक के अनुरोध या हस्ताक्षर किए गए नमूने के अधीन विशेष स्थिति है |
|||||||
