डिजिट TN एलसीडी डिस्प्ले, अल्ट्रा लो पावर एलसीडी डिस्प्ले मॉड्यूल ISO9001
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Dongguan, चीन |
| ब्रांड नाम: | Fangsheng |
| प्रमाणन: | ISO9001:2015 |
| मॉडल संख्या: | FTP1013TP01 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 500 |
|---|---|
| मूल्य: | Negotiation |
| पैकेजिंग विवरण: | बबल बैग + ब्लिस्टर + फोम बॉक्स + कार्टन |
| प्रसव के समय: | 3 ~ 5 कार्य दिवसों |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 200K सेट / महीना |
|
विस्तार जानकारी |
|||
| एलसीडी प्रकार: | टीएन एलसीडी डिस्प्ले | वोल्टेज: | 3.5 वी |
|---|---|---|---|
| एलईडी: | सफेद | प्रदर्शन प्रणाली: | सकर्मक, सकर्मक |
| हाई लाइट: | मोनोक्रोम एलसीडी डिस्प्ले,टीएन एलसीडी मॉड्यूल |
||
उत्पाद विवरण

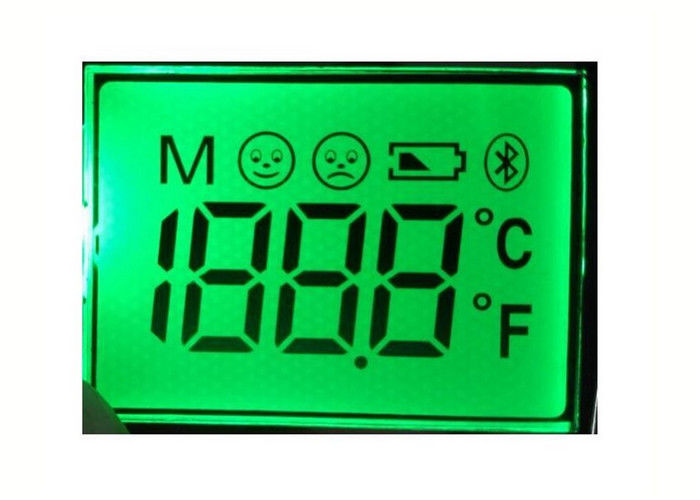

Ltra लो पावर एलसीडी डिस्प्ले मॉड्यूल डिजिट 7 सेगमेंट Tn LCD डिस्प्ले
रियर पोलराइज़र प्रकार:
वहां तीन प्रकार पोलराइज़र का: ट्रांसमिशन पोलराइज़र;ट्रांसफ़्लेक्टिव पोलराइज़र तथा परावर्तक ध्रुवीय।
ए। यदि कोई एलईडी बैकलाइट नहीं है, तो कृपया चिंतनशील ध्रुवीकरण चुनें।
बी यदि एलईडी बैकलाइट आवश्यक है, तो आप ट्रांसमिशन या ट्रांसफ़्लेक्टिव पोलराइज़र चुन सकते हैं।
सी। ट्रांसमिशन पोलराइज़र की तुलना में ट्रांसफ़्लेक्टिव पोलराइज़र बेहतर और महंगा है।लेकिन ट्रांसफ़्लेक्टिव एलसीडी में ट्रांसमिशन पोलराइज़र की तुलना में एक समान प्रकाश परिणाम होगा।क्या अधिक है, जब एलईडी बैकलाइट बंद है, ट्रांसफ़्लेक्टवे एलसीडी का भी अच्छा प्रदर्शन परिणाम होगा।
डी ट्रांसमिशन पोलराइज़र के लिए, जब यह नकारात्मक एलसीडी या एलईडी बैकलाइट एलवे पर होता है, तो यह ट्रांसमिशन ध्रुवीकरण का बेहतर उपयोग होता है।
मूलभूत जानकारी:
|
मद
|
सामग्री
|
विवरण
|
|
1
|
आउटलाइन का आकार प्रदर्शित करें
|
56 (एच) * 32 (डब्ल्यू) * 1.1 मिमी (टी)
|
|
2
|
देखने का आकार |
50 (एच) * 25 (डब्ल्यू) मिमी
|
|
3
|
वोल्टेज
|
3.5V
|
|
4
|
प्रचालन तापमान
|
-20 ~ 70 ℃
|
|
5 |
ड्राइव पैरामीटर |
1/4 कर्तव्य 1/3 पूर्वाग्रह |
|
6
|
बैकलाइट
|
3pcs एलईडी या 2pcs प्लग-इन एलईडी
|
|
7
|
रंग
|
सफेद |
|
8
|
इंटरफेस
|
पिन
|
एलसीडी का कनेक्शन मोड।
अपने पीसीबी पर एलसीडी कैसे कनेक्ट करें? आपकी पसंद के लिए चार प्रकार के कनेक्टर हैं।
1। मेटल पिन कनेक्टर। यह बहुत ही सामान्य कनेक्शन तरीका है।पिंस को पीसीबी छेद में डालना चाहिए और इसे मिलाप करना चाहिए।यह बहुत मजबूत और दृढ़ है।एलसीडी, एलईडी बैकलाइट या पीसीबी को एलसीडी मॉड्यूल के रूप में एक साथ जोड़ा जा सकता है।
कनेक्शन के लिए, यदि आपको यह सुनिश्चित करना चाहिए कि एलसीडी और पीसीबी को अच्छी तरह से कॉम्पैक्ट किया जा सकता है, अन्यथा एलसीडी को प्रदर्शित नहीं किया जा सकता है या केवल एक भाग प्रदर्शित नहीं किया जा सकता है। लेकिन ज़ेबरा पट्टी सस्ती है।
3।हीट सील पेपर।हीट सील पेपर एक लचीला कनेक्ट तरीका है।हीट सील पेपर को एलसीडी और पीसीबी पर सीधे दबाकर गर्म किया जा सकता है।लेकिन सिर की सील को कुछ वर्षों के बाद ऑक्सीकृत किया जाना आसान है।
4।पांचवें वेतन आयोग (लचीले मुद्रित सर्किट) संबंध। FPC कनेक्टर भी एक लचीला कनेक्ट तरीका है।हीट सील पेपर की तुलना में एफपीसी की गुणवत्ता बहुत अच्छी है।यह एक अच्छा कनेक्शन तरीका है, लेकिन कीमत और टूलिंग चार्ज अधिक है।
निरीक्षण मानक
|
सतह निरीक्षण
|
18 (अधीनता )
|
आवश्यकता postive एलसीडी प्रदर्शन: पंचर दोषपूर्ण (गंदा के साथ एलसीडी धब्बे, गंदे धब्बे, कांच के साथ तेज़ सतह की क्षति, ध्रुवीय क्षति (तेंदुए के दृश्य के बाद) Φ = (एल+डब्ल्यू) / 2 एल =लंबाई डब्ल्यू = डब्ल्यूidth |
निरीक्षण मानक |
≤10 ढालना |
11 ~ 30 ढालना |
31 ~ 80 ढालना |
> 80 मोल्ड |
|
φ≤0.1mm |
अवहेलना करना |
अवहेलना करना |
अवहेलना करना |
अवहेलना करना |
|||
|
0.1 मिमी <φ≤0.2mm |
3 | 3 | 2 | 2 | |||
|
0.2 मिमी <φ≤0.25mm |
1 | 1 | 0 | 0 | |||
|
0.25 मिमी <φ≤0.3mm |
0 | 0 | 0 | 0 | |||
|
0.3 मिमी <φ≤0.35mm |
0 | 0 | 0 | 0 | |||
|
0.10 मिमी <100.35 मिमी कुल मात्रा स्वीकार करते हैं |
3 | 3 | 2 | 2 | |||
|
ध्यान दें: 1. 0.15 मिमी <φ≤0.25 मिमी दो बिंदुओं के बीच की दूरी> 5 मिमी होनी चाहिए, वी / ए क्षेत्र से बाहर होने पर उपरोक्त दोष की स्थिति को अनदेखा किया जा सकता है। ग्राहक के अनुरोध या हस्ताक्षर किए गए नमूने के अधीन विशेष स्थिति है |
|||||||
|
आवश्यकता नकारात्मक एलसीडी प्रदर्शित करें: पंचर दोषपूर्ण (गंदा के साथ एलसीडी धब्बे, गंदे धब्बे, कांच के साथ तेज़ सतह की क्षति, ध्रुवीय क्षति (तेंदुए के दृश्य के बाद) Φ = (एल+डब्ल्यू) / 2 एल =लंबाई डब्ल्यू = डब्ल्यूidth
|
निरीक्षण मानक |
≤10 ढालना | 11 ~ 30 ढालना | 31 ~ 80 ढालना | > 80 मोल्ड | ||
|
φ≤0.1mm |
6 | 5 | 4 |
3 |
|||
|
0.1 मिमी <φ≤0.2mm |
3 | 3 | 2 | 1 | |||
|
0.2 मिमी <φ≤0.25mm |
0 | 0 | 0 | 0 | |||
|
0.25 मिमी <φ≤0.3mm |
0 | 0 | 0 | 0 | |||
|
0.10 मिमी <100.35 मिमी कुल मात्रा स्वीकार करते हैं |
6 | 5 | 4 | 3 | |||
|
ध्यान दें: 1. 0.1 मिमी <.20.25 मिमी दो बिंदुओं के बीच की दूरी> 5 मिमी होनी चाहिए, उपरोक्त दोषों की स्थिति को नजरअंदाज किया जा सकता है जब यह वी / ए क्षेत्र के बाहर हो। 2. ग्राहक के अनुरोध या हस्ताक्षर किए गए नमूने के अधीन विशेष स्थिति हैं |
|||||||
