फुल व्यूइंग एंगल आउटडोर एलसीडी डिस्प्ले, फ्लेक्सिबल आईपीएस स्क्वायर एलसीडी डिस्प्ले मॉड्यूल
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Dongguan, चीन |
| ब्रांड नाम: | Fangsheng |
| प्रमाणन: | ISO9001:2015 |
| मॉडल संख्या: | FS013QQV01TL |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50 |
|---|---|
| मूल्य: | Negotiation |
| पैकेजिंग विवरण: | बबल बैग + ब्लिस्टर + फोम बॉक्स + कार्टन |
| प्रसव के समय: | 3 ~ 5 कार्य दिवसों |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 200K सेट / महीना |
|
विस्तार जानकारी |
|||
| संकल्प: | २४० (आरजीबी) * २४० | आकार: | 1.3 इंच है |
|---|---|---|---|
| दिशा देखना: | 6 बजे | टीएफटी मोड: | टीएफटी, ट्रांसमिशन |
| हाई लाइट: | tft टच स्क्रीन डिस्प्ले,tft LCD पैनल,फुल व्यूइंग एंगल आउटडोर LCD डिस्प्ले |
||
उत्पाद विवरण

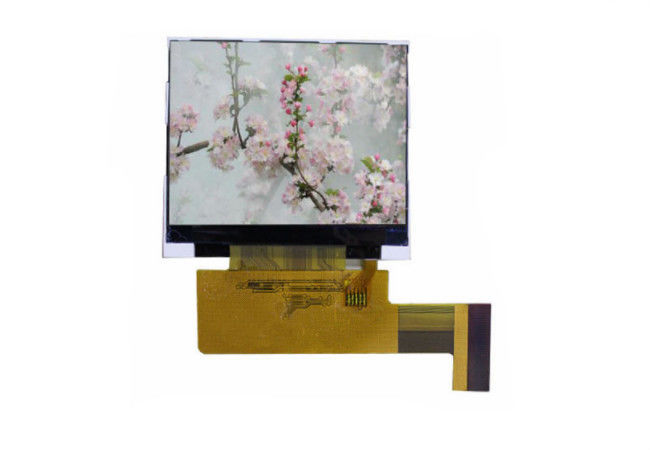

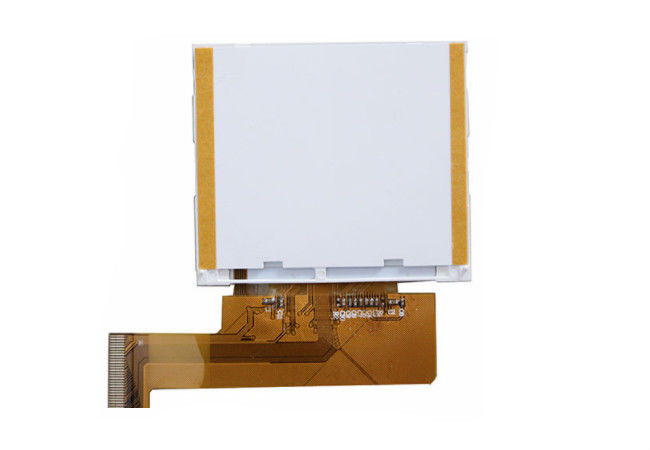

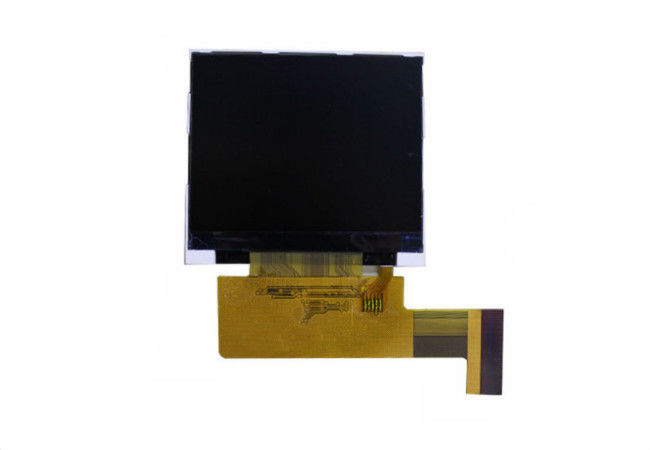

1.3 इंच 240 * 240 एमसीयू इंटरफेस फुल व्यूइंग एंगल फ्लेक्सिबल स्क्वायर आईपीएस टीएफटी एलसीडी मॉड्यूल
ए निर्दिष्टीकरण:
|
मद
|
विषय
|
विवरण
|
|
1
|
रूपरेखा आकार प्रदर्शित करें
|
26 (डब्ल्यू) × 29.22 (एच) × 1.9 (टी)
|
|
2
|
वीए आकार | २३.४ (डब्ल्यू) × २३.४ (एच) |
|
3
|
संकल्प
|
240RGB * 240
|
|
4
|
देखने की दिशा:
|
सब
|
|
5
|
इंटरफेस
|
3 तार एसपीआई |
|
6
|
प्रौद्योगिकी प्रकार
|
ए-सी टीएफटी
|
|
7
|
रंग
|
262K |
|
8
|
नियंत्रक आईसी
|
ST7789V
|
हमारा फायदा:
१.फैक्टरी प्रत्यक्ष मूल्य।
२.अच्छी गुणवत्ता।
३.5 दिनों के भीतर त्वरित शिपिंग।
४.स्टॉक के लिए, कोई moq नहीं, 1pc ठीक है।छोटे आदेश का स्वागत है..
5 .ऑनलाइन भुगतान।
६.समर्थन 7 दिन वापसी।
७.बिक्री सेवाओं के बाद 24 घंटे / 7 दिन
हमारे प्रमाण पत्र:
1. जीबी / टी19001-2016 आईडीटी आईएसओ 9001:2015
2. सीई और आरओएचएस
3. एलसीडी डिस्प्ले का एसजीएस
FS013QQV01TL है240* 240 वर्ग ips देखने की दिशा TFT-LCD DISPLAY पैनल के साथ 3 तार एसपीमैं इंटरफ़ेस।हम आपके आइटम के अनुसार अनुकूलन का समर्थन करते हैं।
बी उत्पाद विवरण:
इंटरफ़ेस पिन कनेक्शन
| पिन.नहीं | प्रतीक | समारोह |
| 1 | एलईडीके | बैक लाइट बिजली की आपूर्ति नकारात्मक |
| 2 | एलईडीके | बैक लाइट बिजली की आपूर्ति नकारात्मक |
| 3 | जीएनडी | ज़मीन |
| 4 | जीएनडी | ज़मीन |
| 5 | एफएमएआरके | MCU को सिंक्रोनाइज़ करने के लिए टियरिंग इफेक्ट सिग्नल का उपयोग किया जाता है |
| स्मृति लेखन को फ्रेम करने के लिए | ||
| 6 | एसडीए | सीरियल डेटा इनपुट पिन |
| 7 | डब्ल्यूआर | 2 डेटा लेन के ial इंटरफ़ेस में दूसरा डेटा लेन |
| 8 | एससीएल | सीरियल घड़ी इनपुट पिन |
| 9 | सीएस | चिप इग्नल इनपुट का चयन करें |
| 10 | रीसेट | एक रीसेट पीएन |
| 1 1 | आईओवीसीसी18 | बिजली की आपूर्ति (1.8/+2.8) |
| 12 | आईओवीसीसी18 | बिजली आपूर्ति (1.8/+2.8) |
| १३ | वीसीसी28 | बिजली आपूर्ति (+2.8) |
| 14 | वीसीसी28 | बिजली की आपूर्ति (+2.8) |
| 15 | जीएनडी | ज़मीन |
| 16 | जीएनडी | ज़मीन |
| 17 | एनसी | कोई कनेक्ट नहीं |
| १८ | एनसी | कोई कनेक्ट नहीं |
| 19 | एनसी | कोई कनेक्ट नहीं |
| 20 | एनसी | कोई कनेक्ट नहीं |
| 21 | एनसी | कोई कनेक्ट नहीं |
| 22 | एनसी | कोई कनेक्ट नहीं |
| 23 | लेडा | बैक लाइट बिजली की आपूर्ति सकारात्मक |
| 24 | लेडा | बैक लाइट बिजली की आपूर्ति सकारात्मक |
FS130A2402TL एक रंग सक्रिय मैट्रिक्स एलसीडी मॉड्यूल है जिसमें अनाकार सिलिकॉन TFT (थिन फिल्म ट्रांजिस्टर) शामिल है।यह एक रंग TFT-LCD पैनल, ड्राइवर IC, FPC और एक बैक लाइट यूनिट से बना है।मॉड्यूल डिस्प्ले एरिया में 240x240 पिक्सल है और यह 262K रंग तक प्रदर्शित कर सकता है।यह उत्पाद RoHS पर्यावरण मानदंड के अनुरूप है।
निरीक्षण शर्तें
पर्यावरण की स्थिति
निरीक्षण के लिए पर्यावरण की स्थिति निम्नानुसार होगी:
कमरे का तापमान: 20±3°C
आर्द्रता: 65 ± 20% आरएच
बाहरी दृश्य निरीक्षण
प्रकाश के रूप में एक एकल 20-वाट फ्लोरोसेंट लैंप के साथ, निरीक्षण एलसीडी से इंस्पेक्टर के लिए 30 सेमी या उससे अधिक की दूरी पर था।
सी संरचना आरेख:
फ़ांगशेंग एक उच्च तकनीक वाली कंपनी है जो के अनुसंधान एवं विकास, उत्पादन और बिक्री में विशेषज्ञता रखती है 2001 से एलसीडी और एलसीएम. हमारी कंपनी एलसीडी प्रौद्योगिकी में वर्षों के अनुभव के साथ एक पेशेवर टीम का दावा करती है, और एक उत्तम गुणवत्ता और एक प्रबंधन प्रणाली स्थापित की है। हम नवाचार और दुबला निर्माण में कोई कसर नहीं छोड़ेंगे।
