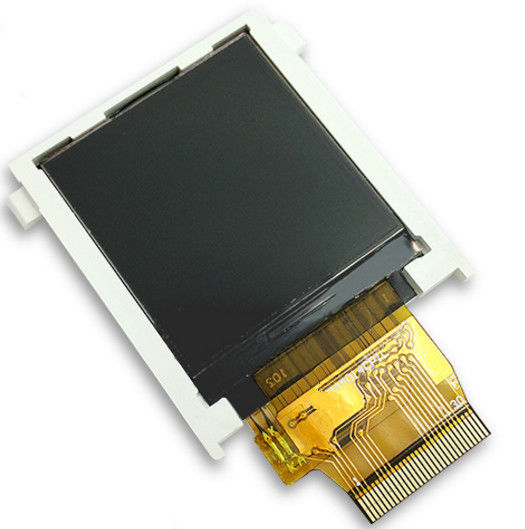

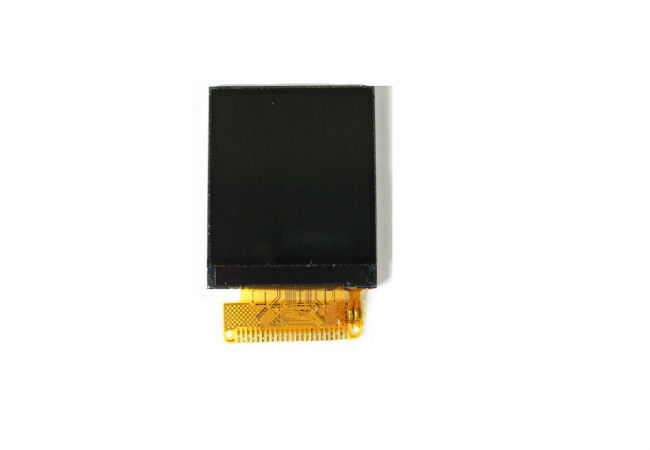

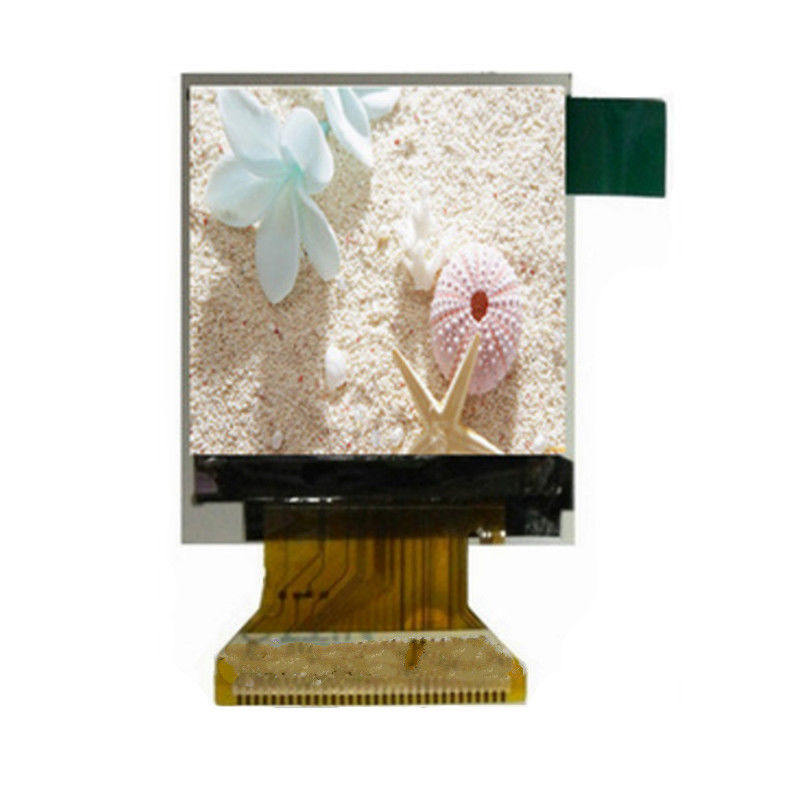

स्मार्ट होम के लिए MCU इंटरफ़ेस एलसीडी मॉड्यूल के साथ छोटा TFT एलसीडी डिस्प्ले 1.44 इंच
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Dongguan, चीन |
| ब्रांड नाम: | Fangsheng |
| प्रमाणन: | ISO9001:2015 |
| मॉडल संख्या: | FS014QQC07TL |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50 |
|---|---|
| मूल्य: | Negotiation |
| पैकेजिंग विवरण: | बबल बैग + ब्लिस्टर + फोम बॉक्स + कार्टन |
| प्रसव के समय: | 3 ~ 5 दिन काम |
| भुगतान शर्तें: | एल / सी, टी / टी, डी / ए, डी / पी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 200K सेट / महीना |
|
विस्तार जानकारी |
|||
| संकल्प: | 128 * 128 | आकार: | 1.22 इंच |
|---|---|---|---|
| दिशा देखना: | एसपीआई | टीएफटी मोड: | टीएफटी, ट्रांसमिशन |
| रूपरेखा का आकार: | 33.84 * 45.12 मिमी * 1.65 टी | चमक: | 250 एनआईटी |
| हाई लाइट: | टीएफटी टच स्क्रीन डिस्प्ले,टीएफटी एलसीडी टच स्क्रीन,एमसीयू इंटरफेस के साथ टीएफटी एलसीडी डिस्प्ले |
||
उत्पाद विवरण
विशिष्टता:JPY1410-14P युक्ति-FS.pdf
स्मार्ट होम के लिए एमसीयू इंटरफेस एलसीडी मॉड्यूल के साथ छोटा टीएफटी एलसीडी डिस्प्ले 1.44 इंच
ए निर्दिष्टीकरण:
| समर्थकवाहिनी का नाम | एमसीयू इंटरफेस एलसीडी मॉड्यूल के साथ छोटा टीएफटी एलसीडी डिस्प्ले 1.44 इंच |
| रूपरेखा आकार प्रदर्शित करें | 30.05 * 33.82 मिमी * 2.3 टी |
| सतह का उपचार | चमक |
| रंग की संख्या | 262K |
| देखने का दृष्टिकोण | 12 बजे |
| प्रौद्योगिकी प्रकार | ए-सी टीएफटी |
| पिक्सेल विन्यास | आरजीबी वर्टिकल स्ट्राइप |
| इंटरफ़ेस प्रकार |
एमसीयू 8 बिट्स
|
| नियंत्रक / चालक | ST7735S |
हमारा फायदा:
१.फैक्टरी प्रत्यक्ष मूल्य।
२.अच्छी गुणवत्ता।
३.5 दिनों के भीतर त्वरित शिपिंग।
४.स्टॉक के लिए, कोई moq नहीं, 1pc ठीक है।छोटे आदेश का स्वागत है..
5 .ऑनलाइन भुगतान।
६.समर्थन 7 दिन वापसी।
७.बिक्री सेवाओं के बाद 24 घंटे / 7 दिन
हमारे प्रमाण पत्र:
1. GB/T19001-2016 आईडीटी ISO9001:2015
2. सीई और आरओएचएस
3. एलसीडी डिस्प्ले का एसजीएस
बी उत्पाद अनुप्रयोग:
सी। संरचना आरेख:
पिन असाइनमेंट
हैंडलिंग सावधानियों
सुरक्षा
एलसीडी में लिक्विड क्रिस्टल जहरीला होता है।इसे अपने मुंह में मत डालो।अगर लिक्विड क्रिस्टल आपकी त्वचा या कपड़ों को छूता है, तो इसे तुरंत साबुन और पानी से धो लें।
हैंडलिंग
1. एलसीडी और टच पैनल प्लेट ग्लास से बना है।पैनल को यांत्रिक आघात या इसकी सतह पर अत्यधिक बल के अधीन न करें।
2. विश्वसनीयता सुनिश्चित करने के लिए लचीले पैटर्न वाले हिस्से को पकड़कर उत्पाद को न संभालें
3. टच पैनल के लिए पारदर्शिता एक महत्वपूर्ण कारक है।टच पैनल को फिंगर प्रिंट या दाग से बचाने के लिए कृपया स्पष्ट फिंगर बोरे, दस्ताने और मास्क पहनें और टच पैनल को संभालते समय दृश्य क्षेत्र के बाहर के हिस्से को भी पकड़ें।
4. एक जगह प्रदान करें ताकि पैनल अन्य घटकों के संपर्क में न आए। उत्पाद को बाहरी बल से बचाने के लिए, एक कवरिंग लेंस (एक्रिलिक बोर्ड या इसी तरह का बोर्ड) लगाएं और उनके बीच एक उचित अंतर रखें।
5. पारदर्शी इलेक्ट्रोड को डिस्कनेक्ट किया जा सकता है यदि पैनल का उपयोग पर्यावरणीय परिस्थितियों में किया जाता है जहां ओस संघनन होता है।
6. सेमीकंडक्टर उपकरणों की संपत्ति प्रभावित हो सकती है जब वे प्रकाश के संपर्क में आते हैं, जिसके परिणामस्वरूप आईसी खराबी हो सकती है। ऐसी आईसी खराबी को रोकने के लिए, आपका डिजाइन और माउंटिंग लेआउट इस तरह से किया जाना चाहिए कि आईसी वास्तविक उपयोग में प्रकाश के संपर्क में न आए .
स्थैतिक बिजली
1. ग्राउंड सोल्डरिंग आयरन टिप्स, टूल्स और टेस्टर जब वे ऑपरेशन में हों।
2. उत्पादों को संभालते समय अपने शरीर को ग्राउंड करें।
3. इनपुट टर्मिनलों पर वोल्टेज लगाने से पहले एलसीडी मॉड्यूल को चालू करें।
4. वोल्टेज लागू न करें जो पूर्ण अधिकतम रेटिंग से अधिक हो।
5. उत्पादों को एंटी-इलेक्ट्रोस्टैटिक बैग या कंटेनर में स्टोर करें।
भंडारण
1. उत्पादों को कम आर्द्रता (65% आरएच या उससे कम) के साथ +25 ℃ ± 10 ℃ पर एक अंधेरी जगह में स्टोर करें। उत्पादों को कार्बनिक सॉल्वैंट्स या संक्षारक गैस वाले वातावरण में स्टोर न करें।
सफाई
1. टच पैनल को सूखे कपड़े से न पोंछें, क्योंकि इससे खरोंच लग सकती है।
2. इथेनॉल से सिक्त मुलायम कपड़े का उपयोग करके उत्पाद पर लगे दाग को मिटा दें।इथेनॉल को ऊपरी फिल्म और नीचे के गिलास के बीच में न आने दें।यह छीलने की समस्या या दोषपूर्ण संचालन का कारण हो सकता है।इथेनॉल के अलावा किसी अन्य कार्बनिक विलायक या डिटर्जेंट का उपयोग न करें।
