इलेक्ट्रॉनिक्स उत्पादों के लिए वाइड व्यूइंग कोण FSTN एलसीडी डिस्प्ले मॉड्यूल

इलेक्ट्रॉनिक्स उत्पादों के लिए वाइड व्यूइंग कोण FSTN एलसीडी डिस्प्ले मॉड्यूल

उत्पाद विवरण:

उत्पत्ति के प्लेस: Dongguan, चीन
ब्रांड नाम: Fangsheng
प्रमाणन: ISO9001:2015
मॉडल संख्या: FHSTN1974TP

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 500
मूल्य: Negotiation
पैकेजिंग विवरण: बबल बैग + ब्लिस्टर + फोम बॉक्स + कार्टन
प्रसव के समय: 3 ~ 5 कार्य दिवसों
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 200K सेट / महीना
सबसे अच्छी कीमत संपर्क करें

विस्तार जानकारी

एलसीडी प्रकार: FSTN एलसीडी डिस्प्ले वोल्टेज: 3.3
एलईडी: सफेद प्रदर्शन प्रणाली: ट्रांसफ़्लेक्टिव
हाई लाइट:

transmissive lcd display

,

negative lcd display

उत्पाद विवरण

FSTN एलसीडी डिस्प्ले मॉड्यूल कस्टम 7 सेगमेंट एलसीडी पैनल उच्च कंट्रास्ट एलसीडी वर्ण प्रदर्शन

FSTN और STN एलसीडी डिस्प्ले उच्च कंट्रास्ट और वाइड व्यूइंग एंगल डिस्प्ले है। आमतौर पर, यह नीले रंग की पृष्ठभूमि और सफेद ग्राफिक (सफेद एलईडी बैकलाइट) है,
IThe इकाई की कीमत TN या HTN एलसीडी डिस्प्ले से अधिक है। इसका उपयोग उच्च-अंत इलेक्ट्रॉनिक्स उत्पादों में किया जा सकता है।

1: छोटी एलसीडी डिस्प्ले स्क्रीन
2: उचित मूल्य
3: बड़ी क्षमता
4: Certificate ISO; 4: प्रमाणपत्र आईएसओ; Rohs, REACH रोह, रीछ
5: ग्राहक के अनुरोध के रूप में आयाम
6: STN नीले छोटे एलसीडी डिस्प्ले स्क्रीन

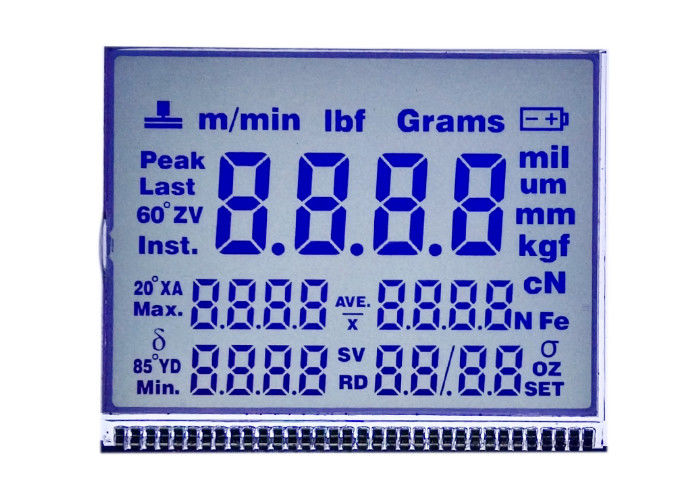

इलेक्ट्रॉनिक्स उत्पादों के लिए वाइड व्यूइंग कोण FSTN एलसीडी डिस्प्ले मॉड्यूल 0
ए। बुनियादी जानकारी:


मद
सामग्री
विवरण
1
आउटलाइन का आकार प्रदर्शित करें
74 (एच) * 55 (डब्ल्यू) * 1.1 मिमी (टी)
2
देखने का आकार
70 (एच) * 50 (डब्ल्यू) मिमी
3
वोल्टेज
3.3 वी, 5.0 वी
4
प्रचालन तापमान
-30 ~ 80 ℃
5
ड्राइव पैरामीटर

1/4 शुल्क 1/3 पूर्वाग्रह

6
बैकलाइट
4 पीसी का नेतृत्व किया
7
रंग
सफेद
8
इंटरफेस
पिन

TN, HTN, STN, FSTN, या VA LCD नमूने लेने के लिए एक एलसीडी मोल्ड कैसे बनाया जाए?
सबसे पहले, कृपया यह समझ लें कि मोनोक्रोम एलसीडी उद्योग में कोई मानक मोनोक्रोम एलसीडी डिस्प्ले पैनल नहीं है (रंग टीएफटी एलसीडी, सीओबी म्यूएल और ओएलईडी सहित), क्योंकि एलसीडी पैनल के विनिर्देश काफी भिन्न हैं, विशेष रूप से आकार, वोल्टेज, देखने की दिशा, ग्राफिक्स और इतने पर। पर।
कस्टम एलसीडी को आसान बनाने के लिए, कृपया इन विशिष्टताओं की पुष्टि करें:

एलसीडी आकार (मिमी):

Customers should tell us viewing area size or total LCD size in millimeter(length,width). ग्राहकों को हमें मिलिमीटर (लंबाई, चौड़ाई) में क्षेत्र के आकार या कुल एलसीडी आकार को देखना चाहिए। We will help you design a final and economic LCD size. हम आपको एक अंतिम और आर्थिक एलसीडी आकार डिजाइन करने में मदद करेंगे।
LCD total thickness is 2.8mm or 2.0mm or 1.7mm. एलसीडी कुल मोटाई 2.8 मिमी या 2.0 मिमी या 1.7 मिमी है। Usually,2.8mm is very common thickness. आमतौर पर, 2.8 मिमी बहुत आम मोटाई है।

एलसीडी ग्राफिक्स (अक्षर, आइकन)

ग्राहकों को हमें एक साधारण एलसीडी ग्राफिक्स (औपचारिक सीएडी ड्राइंग या स्केच) भेजनी चाहिए, फिर हम समझेंगे कि यह कितने सेगमेंट का है। हमारे इंजीनियर आपकी मंजूरी के लिए औपचारिक एलसीडी ड्राइंग बनाएंगे।

एलसीडी प्रकार:

1) टीएन, 2) एचटीएन, 3) एसटीएन, 4) एफएसटीएन, 5) वीए

एलसीडी ऑपरेटिंग वोल्टेज:
एलसीडी ऑपरेटिंग वोल्टेज एलसीडी ड्राइव चिप तक है।
आमतौर पर, एलसीडी ऑपरेटिंग वोल्टेज रेंज 2.8 ~ 5.0V है।
हम 3.0V या 3.3V या 5V ऑपरेटिंग वोल्टेज का उपयोग करने की सलाह देते हैं।

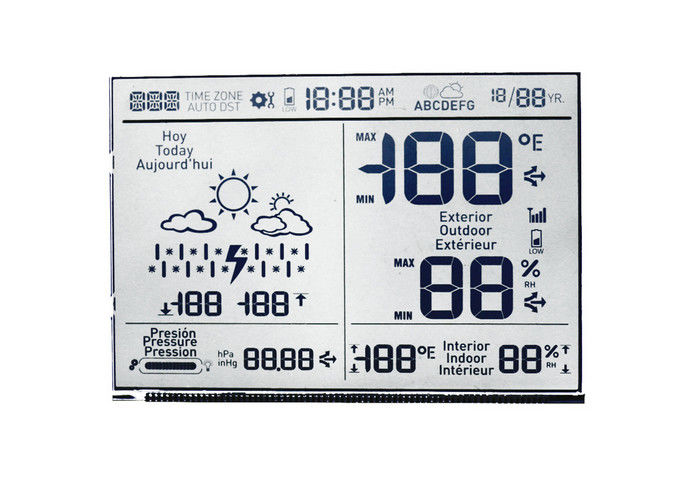

 इलेक्ट्रॉनिक्स उत्पादों के लिए वाइड व्यूइंग कोण FSTN एलसीडी डिस्प्ले मॉड्यूल 1
रियर पोलराइज़र प्रकार:
तीन प्रकार के पोलराइज़र हैं: ट्रांसमिशन पोलराइज़र; ट्रांसफ़्लेक्टिव पोलराइज़र और रिफ्लेक्टिव पोलराइज़र।
यदि कोई एलईडी बैकलाइट नहीं है, तो कृपया चिंतनशील ध्रुवीकरण चुनें।
यदि एलईडी बैकलाइट आवश्यक है, तो आप ट्रांसमिशन या ट्रांसफ़्लेक्टिव पोलराइज़र चुन सकते हैं।
Transflective polarizer is better and expensive than transmission polarizer.But transflective LCD will have a uniform light result compared with transmission polarizer. ट्रांसमिशन पोलराइज़र, ट्रांसफॉर्मर पोलराइज़र की तुलना में बेहतर और महंगा है। लेकिन ट्रांसफ़्लेक्टिव एलसीडी में ट्रांसमिशन ट्रांसफ़ॉर्मर की तुलना में एक समान प्रकाश परिणाम होगा। What is more,when LED backlight is off, transflecitve LCD will also have a good display result. क्या अधिक है, जब एलईडी बैकलाइट बंद है, तो ट्रांसफ़्लेक्टवे एलसीडी का भी अच्छा प्रदर्शन परिणाम होगा।
ट्रांसमिशन पोलराइज़र के लिए, जब यह नकारात्मक एलसीडी या एलईडी बैकलाइट एलवे पर होता है, तो यह ट्रांसमिशन ध्रुवीकरण का बेहतर उपयोग होता है।

शिपिंग: डीएचएल, फेडेक्स, ईएमएस, यूपीएस, एयर शिपिंग, समुद्र शिपिंग के रूप में एक्सप्रेस रास्ता, कोई भी शिपिंग विधि जिसे आप पसंद करते हैं।
