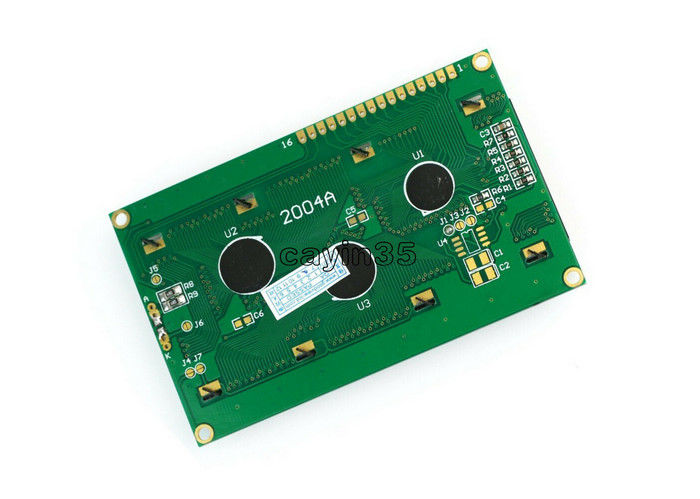

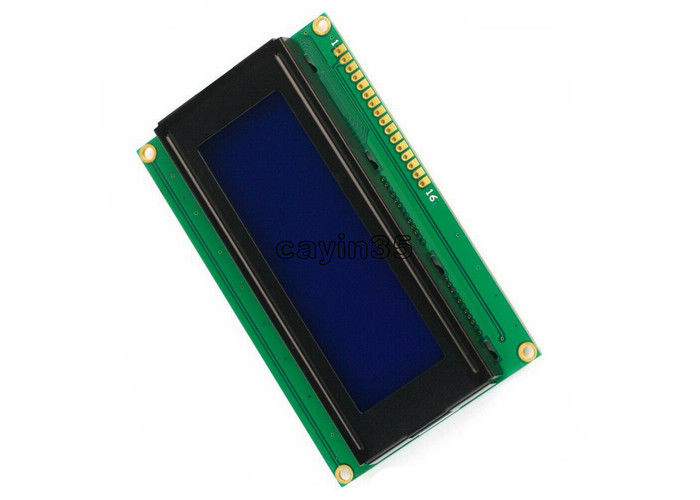

2004 204 20 x 4 चरित्र डॉट मैट्रिक्स एलसीडी डिस्प्ले मॉड्यूल आईसी नियंत्रक ब्लू ब्लैकलाइट

2004 204 20 x 4 चरित्र डॉट मैट्रिक्स एलसीडी डिस्प्ले मॉड्यूल आईसी नियंत्रक ब्लू ब्लैकलाइट

उत्पाद विवरण:

उत्पत्ति के प्लेस: Dongguan, चीन
ब्रांड नाम: Fangsheng
प्रमाणन: ISO9001:2015
मॉडल संख्या: 2004A COB

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 500
मूल्य: Negotiation
पैकेजिंग विवरण: बबल बैग + ब्लिस्टर + फोम बॉक्स + कार्टन
प्रसव के समय: 3 ~ 5 कार्य दिवसों
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 200K सेट / महीना
सबसे अच्छी कीमत संपर्क करें

विस्तार जानकारी

डॉट्स मैट्रिक्स: 20 * 4 डॉट्स वोल्ट: 5.0V
एलसीडी प्रकार: एसटीएन एलसीडी प्रदर्शन मोड: पहुँचाने वाला
हाई लाइट:

एलसीडी डॉट मैट्रिक्स डिस्प्ले

,

कलर एलसीडी डिस्प्ले मॉड्यूल

उत्पाद विवरण

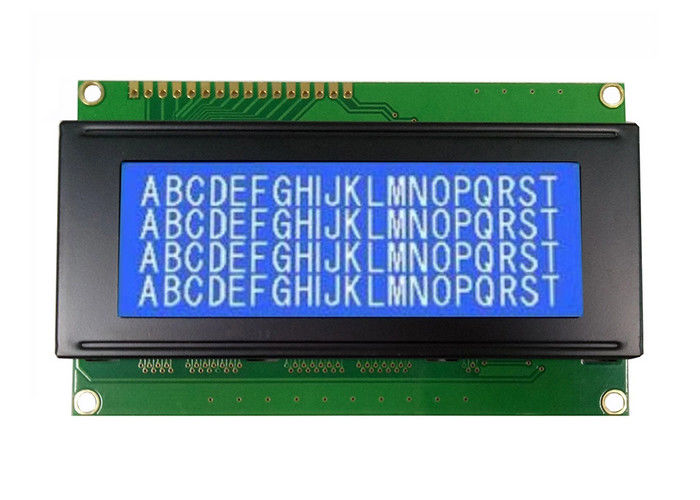

2004 204 20x4 चरित्र एलसीडी डिस्प्ले मॉड्यूल आईसी नियंत्रक ब्लू ब्लैकलाइट


ए। बुनियादी जानकारी:

1. मॉड्यूल एक कम बिजली की खपत वाला चरित्र एलसीडी मॉड्यूल है जिसमें एक अंतर्निहित नियंत्रक है।

2. मॉड्यूल को एमसीयू के साथ आसानी से हस्तक्षेप किया जा सकता है।

3. प्रदर्शन प्रारूप: 20 वर्ण x 4 लाइनें।

4. यह Arduino आधारित परियोजना के लिए शानदार है।

5. आपूर्ति वोल्टेज: 5 वी।

6. पूरी तरह से इकट्ठे और परीक्षण किए गए सीरियल एलसीडी 20x4 मॉड्यूल।

7. व्हाइट टेक्स्ट, ब्लू बैकलाइट।

8. एनालॉग इंटरफ़ेस।

9. आकार: 98 x 60 x 12 मिमी।

मद
सामग्री
विवरण
1
आउटलाइन का आकार प्रदर्शित करें
98 (एच) * 55 (डब्ल्यू) * 3.55 मिमी (टी)
2
देखने का आकार
70.4 (एच) * 20.8 (डब्ल्यू) मिमी
3
वोल्टेज
3.3 वी, 5.0 वी
4
प्रचालन तापमान
-20 ~ 70 ℃
5
ड्राइव पैरामीटर

ड्यूटी 1/16, बायस 1/5

6
बैकलाइट
सफेद एलईडी
7
रंग
नीला या पीला - हरा
8
ड्राइव आईसी
ST7920

बी प्रदर्शन विशिष्टता :
<< प्रदर्शन चरित्र: 20 वर्ण X 4 लाइन चरित्र फ़ॉन्ट: 5X7dors + कर्सर
<< प्रदर्शन रंग-प्रदर्शन पृष्ठभूमि रंग: STN, नीला-पीला
<< ध्रुवीकरण मोड: सकारात्मक, ट्रांसफ़्लेक्टिव
<< व्यूइंग एंगल: 6:00
<< प्रदर्शन कर्तव्य: 1/16 ड्राइविंग पूर्वाग्रह: 1/5
<< चरित्र जनरेटर ROM (CGROM): 8320 बिट्स (192 characterX5X7 डॉट्स) और (32)
characterX5X10 डॉट्स)
<< कैरेक्टर जेनरेटर रैम (CGRAM): 64X8 बिट्स (8 अक्षर X5X8 डॉट्स)
<< प्रदर्शन डेटा रैम (DDRAM): 80X8 बिट्स (80 वर्ण अधिकतम)
<< यांत्रिक विशेषताएँ (इकाई: मिमी)
<< बाह्य आयाम: 98.0X60.0X13.5
<< देखें क्षेत्र: 76.0X25.2 चरित्र फ़ॉन्ट: 5X7 डॉट्स + कर्सर
<< चरित्र का आकार: 2.95X4.75 डॉट्स का आकार: 0.55X0.55
<< चरित्र पिच: 3.55X5.35
<< वजन : 60 ग्रा
<< पावर: + 5 वी

C. संरचना आरेख :

पिन नं।
प्रतीक
समारोह
टिप्पणी
1
Vss
बिजली की आपूर्ति

0V
2
Vdd
+ 5V
3
वो
एलसीडी के लिए
परिवर्तनशील
4
रुपये
रजिस्टर का चयन करें (एच: डेटा एल: निर्देश
5
आर / डब्ल्यू
एल: एमपीयू से एलसीएम एच: एलसीएम से एमपीयू
6
सक्षम करें
7
DB0
डेटा बिट 0
8
DB1
डेटा बिट 1
9
डीबी 2
डेटा बिट 2
10
db3
डेटा बिट 3
1 1
DB4
डेटा बिट 4
12
DB5
डेटा बिट 5
13
डीबी 6
डेटा बिट 6
14
डीबी 7
डेटा बिट 7
15
एलईडी यूनिट का एनोड
16 कश्मीर
एलईडी यूनिट का कैथोड
